Pit Room ドアパネル取り外し編

文責 マーク

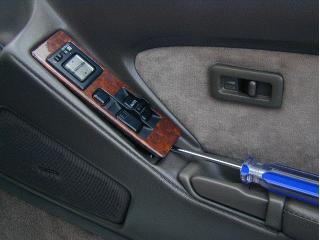

1. ウインドーコントロールスイッチASSYを外す

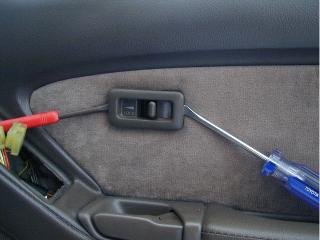

2. ドアロックレバーのカバーを外す。両側から挟んだ方が外しやすいです。

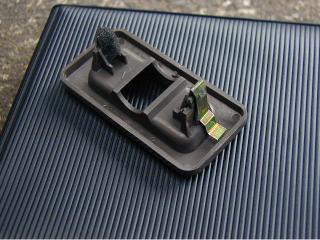

3. 外したカバーです。ツメは鉄製なのですがたいていは外す際に割れてしまいます。トヨタ共販で購入するとよいでしょう。自分はとりあえずスポンジテープを貼って外れにくくしています。(^^;

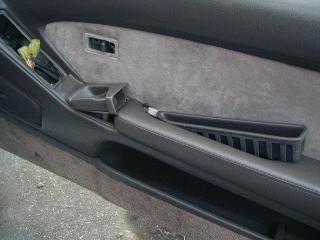

4. インサイドハンドルのカバー2個を外しスクリュー2本を取り外しマイナスドライバーなどでハンドル取り付け付近をこじって同時に外す、またドアプルハンドルのスクリュー2本も取り外し、上方向に引き抜く。

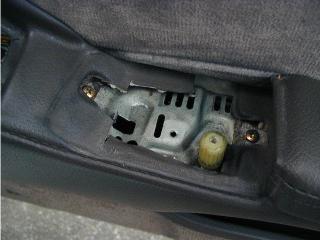

5. ドアハンドルを外すと見えるスクリュー2本があるので取り外す。

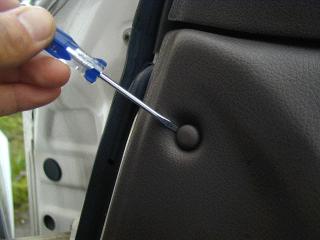

6. ドアパネル前方上側の丸いカバーを外してスクリューを取り外す。

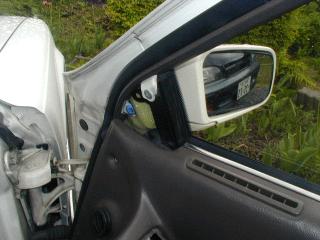

7. ドアミラー内側のカバーをこじって取り外す。クリップではまっているだけです。

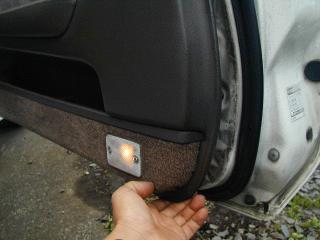

8. カーテシランプを外してコネクターを引き抜く。ドアパネル下側のスクリュー3本を外して、パネルを下側から外す(クリップではまっているだけです)。下側を外してからドアパネル全体を上方向に引き抜く。


取り付けは逆の手順で行います。

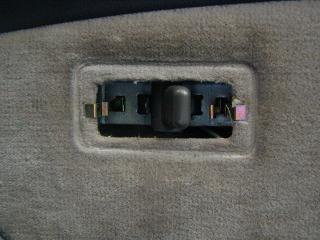

9. ドアロックカバーのクリップの付け方です。

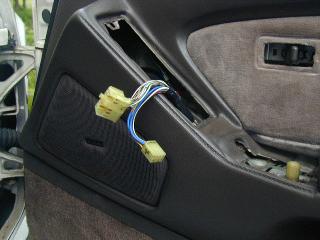

10. ウインドースイッチのコネクターを忘れずに出しておきましょう。
